ALAT DAN BAHAN YANG DIPERLUKAN DALAM INSTALASI JARINGAN BERBASIS KABEL FO

ALAT DAN BAHAN YANG DIPERLUKAN DALAM INSTALASI JARINGAN BERBASIS KABEL FO

Alat dan Bahannya adalah sebagai berikut :

A》Alat :

1. Stripper

   Serat optik membutuhkan alat yang bernama Stripper ini yang berguna sebagai alat untuk memotong serta mengupas kulit dan juga daging dari kabel.

2. Stripper Dropcore

   Striper Dropcore berfungsi mengupas kulit atau jaket pelindung dari dropcore fiber optik agar tersisa Core atau inti dari kabel fiber optik.

3. Clever



   Fiber Clever merupakan alat pemotong saat kulit dari core fiber optik sudah terkelupas. Alat ini digunakan agar serat keca dapat terpotong dengan rapi dan akurat.

4. Splicer fiber optik

   Alat ini digunakan untuk menyambungkan serat optik dan alat yang digunakan untuk menyambungkan core serat optik. Yang mana serat yang dimaksud terbuat dari kaca serta menerapkan daya listrik yang dirubah menjadi media sinar berbentuk laser.

5. Visual Fault Locator

   Fiber Optik Visual Fault Locator ( VFL ) adalah alat kerja fiber optik yang berfungsi untuk mengecek kabel fiber secara visual, dengan jarak maksimal 20 km, mudah digunakan dengan hanya operasi satu tangan, body metal membuat alat ini tangguh disegala cuaca tan tahan lama.

6. OPM ( Optical Power Meter )

   Optical Power Meter (OPM) adalah instrumen uji yang digunakan untuk mengukur secara akurat kekuatan peralatan fiber optik atau kekuatan sinyal optik yang melewati kabel fiber optik.

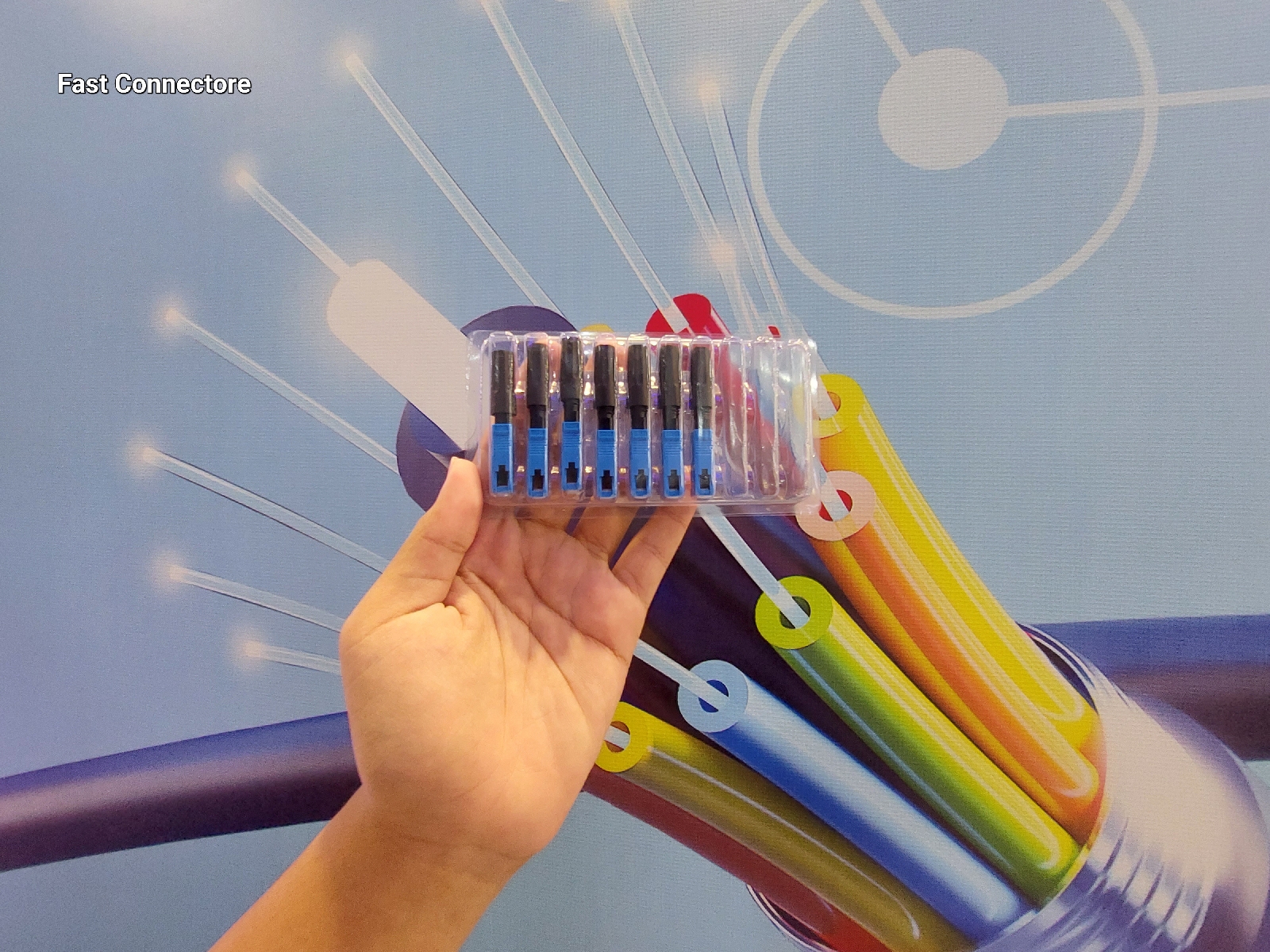

7. Fast Connector

   Berfungsi Untuk Penyambungan Core Optic Ke Connector SC tanpa menggunakan Fusion Splicer.

8. Patch Panel

   Patch Panel merupakan sebuah alat yang berfungsi untuk memisahkan peralatan jaringan kabel (switch, router) dari perangkat jaringan (komputer, printer, scanner) . Setiap kabel yang berasal dari peralatan jaringan akan tersambung ke belakang patch panel.

9. Punch Tool

   Fungsi alat ini adalah untuk membantu pemasangan kabel di patch panel kabel jaringan atau kabel telpon.

10. HTB ( Hierarchical Token Bucket )

   Generic NetLink HTB-3100 Opcotal Media Converter [25 km/ FO Konverter Sepaket Tipe A & B] merupakan alat yang memiliki fungsi untuk mengkonversi dari LAN ke FO (Fiber Optik) dan dapat disalurkan ke Lan lagi dengan jarak maksimum 25km.

11. RJ45

   RJ45 adalah konektor kabel ethernet yang kebanyakan memiliki fungsi sebagai konektor pada topologi jaringan komputer LAN (Local Area Network) dan topologi jaringan lainnya.

12. Barrel Optik

   Barrel Optik adalah salah satu peripheral dalam pembuatan jaringan LAN, fungsi utamanya adalah menyambung 2 buah kabel UTP yang menggunakan konektor kabel RJ45 agar jangkauan kabel semakin panjang.

13. PLC splitter (Tanpa Badan)

   Kabel splitter tanpa badan dapat digunakan untuk menghubungkan peralatan yang membutuhkan sinyal fiber optik, namun tidak memiliki port yang sesuai dengan jenis kabel yang digunakan.

14. PLC splitter (Dengan Badan)

   Kabel FO splitter dengan badan adalah sebuah kabel serat optik yang memiliki fungsi untuk membagi sinyal cahaya ke beberapa jalur atau perangkat yang berbeda.

15. Pigtail SC / APC

   Pigtail SC / APC dipakai agar proses terminasi kabel di lapangan berjalan secara praktis dan cepat, cukup menyambung dengan pigtail dengan ujung kabel yang ingin diterminasi menggunakan alat splicing.

16. Patch Cord

   Patch Cord atau biasa di sebut kabel optic adalah kabel utp jenis stranded atau serabut yang berfungsi untuk menghubungkan perangkat pasif ke aktif, selain itu patch cord memiliki panjang tertentu yang sudah terpasang konektor di ujungnya.

17. Roset Cat 5

   Roset Cat 5 adalah sebuah alat yang digunakan dalam jaringan komputer untuk menyambungkan kabel UTP (Unshielded Twisted Pair) dengan perangkat jaringan seperti komputer, router, atau switch.

18. Roset tanam FO

   Roset tanam FO adalah sebuah alat atau komponen dalam sistem jaringan fiber optic (FO) yang digunakan untuk menghubungkan kabel serat optik dengan perangkat jaringan.

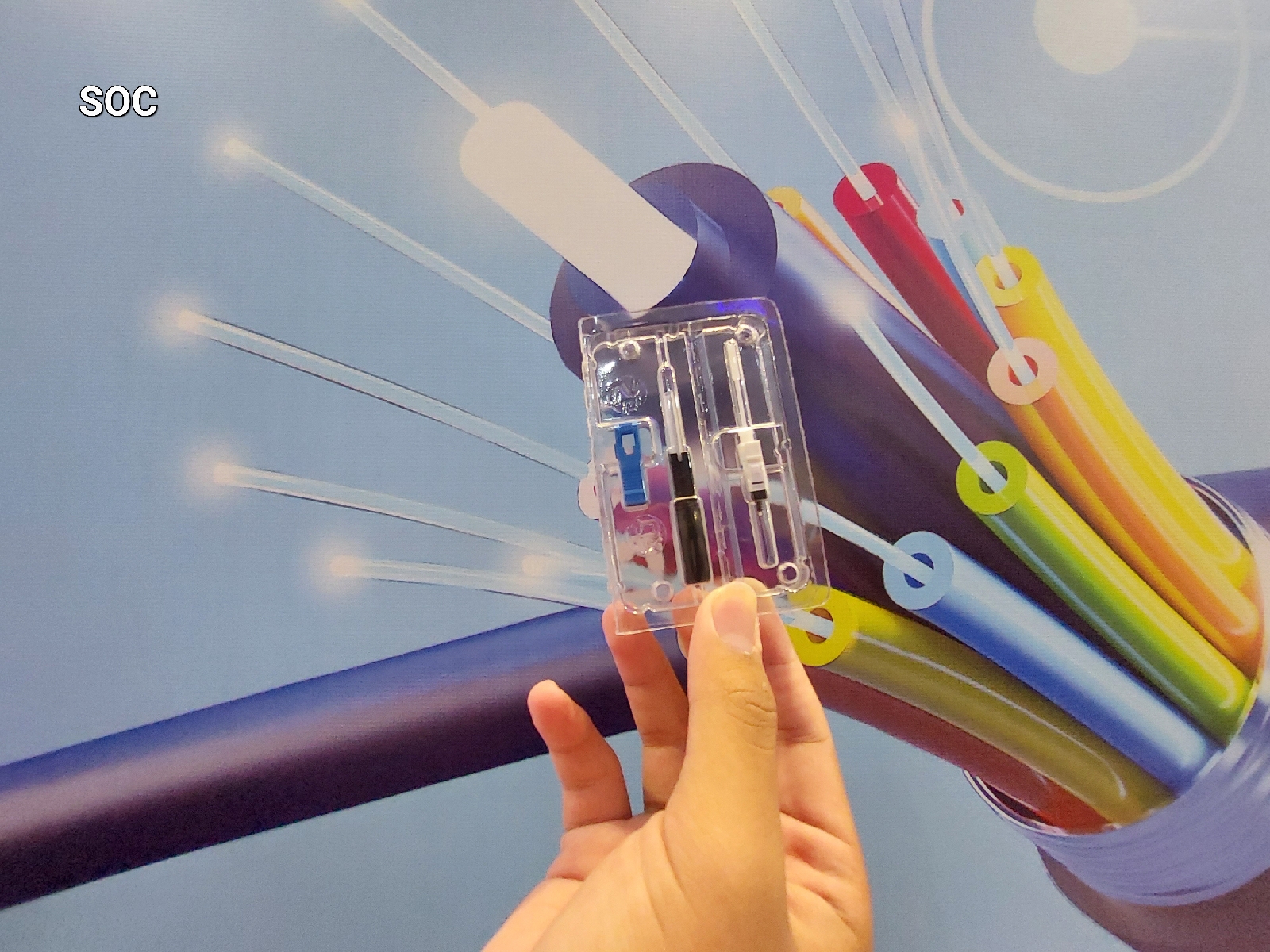

19. SOC (Substrate-Integrated Optics Coupler)

   SOC (Substrate-Integrated Optics Coupler) adalah sebuah alat atau komponen dalam sistem jaringan fiber optic yang digunakan untuk menghubungkan serat optik antara satu dengan yang lainnya.

20. Optical Terminal Box (OTB)

   Optical Terminal Box atau yang sering disebut dengan OTB digunakan untuk menghubungkan kabel fiber optik indoor maupun outdoor dan konektor. OTB dapat dipasang di dinding maupun tiang.

21. Joint Closure Optic

   Joint Closure merupakan sebuah box atau tempat untuk menaruh hasil sambungan dari fiber optic. Sebagai contoh : Jika ada kebel fiber optic putus karena terpotong atau terbakar maka kabel tersebut di sambung/splicing dan hasil splicingan di taruh di Closure.

B》Bahan :

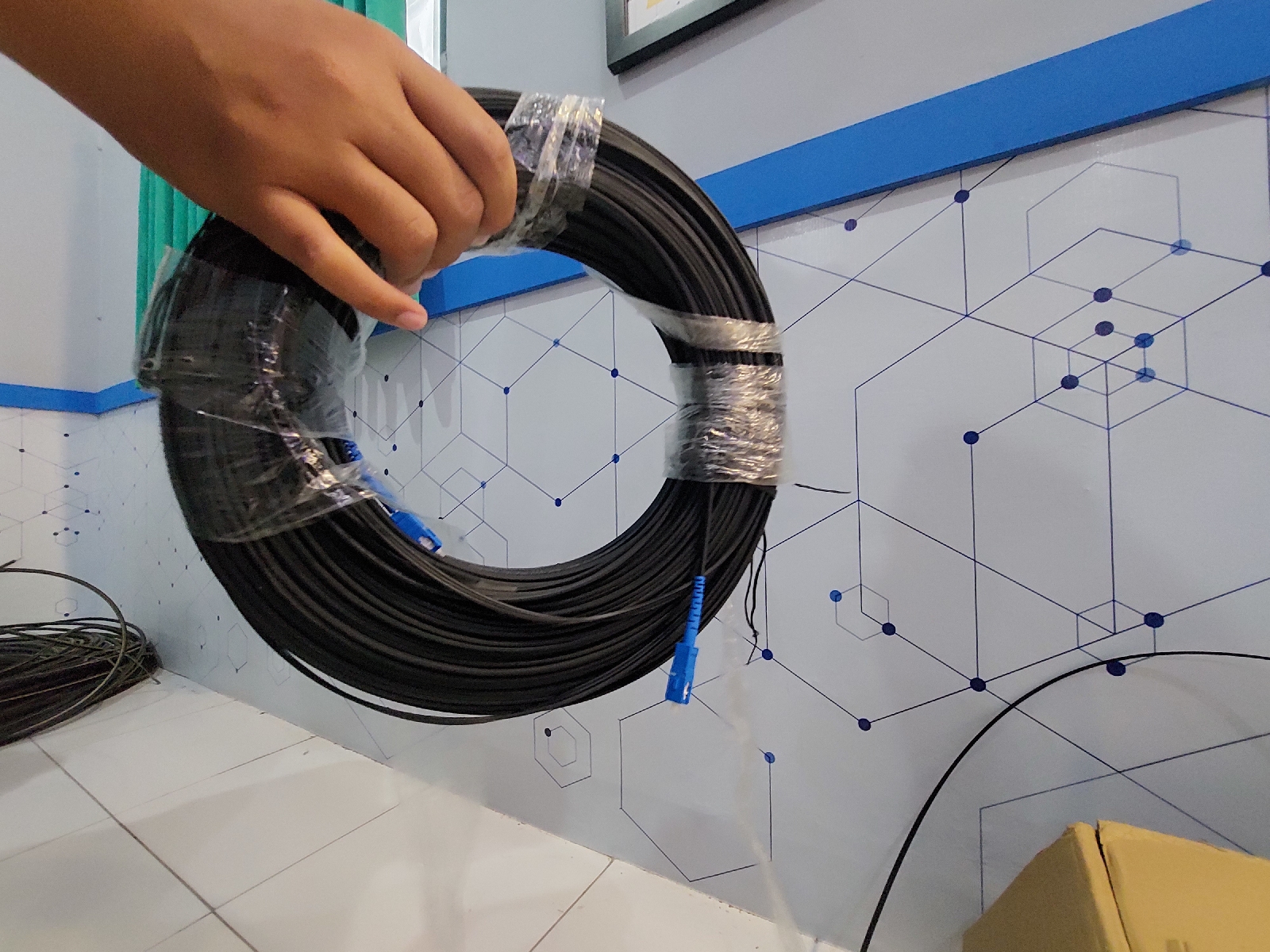

1. Kabel Fiber Optik

   Kabel fiber optik adalah jenis kabel yang terdiri dari serat optik yang sangat tipis dan fleksibel yang digunakan untuk mengirimkan data dalam bentuk cahaya.

2. Baut Moon

   Baut moon digunakan untuk memasang kabel fiber optik pada dinding atau tiang. Fungsinya untuk memberikan dukungan fisik dan menjaga agar kabel tersebut tetap dalam posisi yang stabil dan aman.

3. Sekrup

   Sekrup memiliki fungsi untuk menyambungkan atau mengencangkan benda.

4. Protection Sleeve

   Sleeve Protection ini berfungsi sebagai lapisan penguat di fokus titik penyambungan dan berperan sebagai lapisan untuk coating pengganti
